Акт Обследования Мягкой Кровли Здания
При обследовании кровли здания необходимо:. Перед осмотром крыши здания иметь проектную документацию: план с ориентацией по сторонам света, с высотными отметками, размерами, уклонами кровли, инженерно-техническим оборудованием, водостоками; план верхнего этажа; разрезы; конструкции узлов; перечень материалов, применяемых в конструкциях крыши и кровельного покрытия. Итогом исследований служит факт составления акта обследования кровли. От эксплуатирующей здание организации получить документацию по всем изменениям, произведенным в конструкции крыши, отдельных элементах при ремонте крыши в процессе ее эксплуатации. При отсутствия перечисленной в п.п. 1, 2 документации, план кровли, с расположенными на ней инженерными конструкциями и другими данными, составляется на месте.

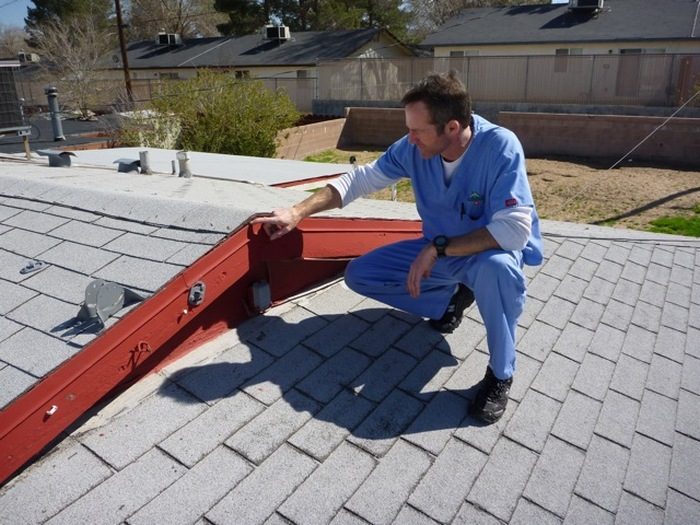

Мониторинг (обследование) кровли здания и составление акта обследования кровли производят по следующей схеме:. Обследуют кровлю, следуя по челночной схеме от одного парапета до противоположенного, оценивая сохранность кровли на основной площади покрытия; выявляют места протечек и повреждений, раскрытия трещин; измеряют уклоны кровли, просадки и сравнивают их с нормативными. Уклоны кровли проверяют вдоль и поперек ската, пользуясь фугованной деревянной или металлической 3-х метровой рейкой со строительным уровнем. Для этого укладывают рейку на основание и выравнивают шарнирно-закрепительную часть с уровнем до принятия ею горизонтального положения. Замеряют расстояние между центром шарнирно-закрепительной части рейки и рейкой, которое и позволяет определить уклон кровли. При помощи рейки выявляют наличие и величину просадок. При систематически увеличивающихся просадках, не превышающих 1-2 мм в год, наблюдения могут быть прекращены.
Форма акта обследования зданий и сооружений. Акт обследования кровли здания. Обследование кровли, экспертиза кровли, Обследование плоской. Акт обследования здания. Образец Акта Обследования Кровли Здания. 2.копия актов обследования жилого помещения. У нас вы можете скачать акт обследования кровли. Обследование мягкой.
Данные заносят в акт исследования кровли. В местах появления трещин устанавливают маяки. На каждой трещине предусматривают два маяка: один - в месте наибольшего раскрытия, другой - у ее конца.
Маяки толщиной не более 10мм изготовляют в виде восьмерки из строительного гипса. Для проведения длительных наблюдений маяк можно изготовить в виде пластинок из кровельной стали толщиной 0,5 мм. Одну пластинку размером 150x150 мм, окрашенную белой краской, укрепляют по одну сторону трещины так, чтобы ее край был касательной к линии трещины; вторую пластинку размером 50x200 мм соосно с первой прикрепляют по другую сторону трещины так, чтобы на протяжении 75 мм она плотно лежала поверх первой пластинки.
Положение второй пластины на плоскости первой отмечают краской или острым предметом. Номер и дату установки маяка отмечают черной краской на второй пластинке. Движение трещины обнаруживают по смещению второй пластины относительно первой. В акте осмотра таких маяков отмечают величину смещения пластинок в касательном и нормальном к трещине направлениях. На плане крыши здания одновременно с установкой маяков наносят положение каждой трещины. При этом условными обозначениями указывают места установки маяков. Маяки периодически осматривают и результаты осмотров заносят в журнал наблюдений. Осматривают внутренние водостоки и ендовы; определяют их состояние и степень разрушения.
Определяют состояние гидроизоляции у мест примыканий рулонного ковра к вертикальным конструкциям (парапетам, вытяжным трубам, поверхностям вентшахт, выходам на крышу) и у мест установки опор радио- и телеантенн и на карнизах. Результаты так же заносят в акт обследования кровли. Для определения физико-механических свойств рулонных материалов ковра зубилом и молотком вырубают участки кровельного ковра размером 400x400 мм по одному из дефектных мест.
Акт Обследования Зданий
На отобранные образцы ковра навешиваются бирки с указанием места и времени вырубки. Места вырубок кровельного ковра тщательно заделывают заплатами из соответствующего кровельного материала. Количество слоев в заплатах должно превышать количество слоев рулонного материала в кровельном ковре на два. Швы по периметру заливают холодной битумно-полимерной мастикой. Размеры первой заплаты, укладываемой поверх восстановленного в месте вырубки кровельного ковра, должны превышать размеры вырубки на 100 мм с каждой стороны, а размеры второй заплаты - на 100 мм размеры первой. Проводят лабораторные исследования отобранных образцов. В комплекс исследований входят определение физико-механических свойств образцов и сравнение полученных данных с нормативными по водонасыщению и водонепроницаемости материала, прочности, гибкости.
Методы испытаний рулонных кровельных и гидроизоляционных материалов приведены в ГОСТ 2678-94. Проверяют чердачные помещения с осмотром, оценкой состояния утеплителя и пароизоляции, отбором их проб, визуальной оценкой состояния бетонных конструкций (прогиб, растрескивание, коррозия арматуры). Данные заносят в акт исследования кровли. Толщина утеплителя чердачного перекрытия определяется щупом (стальной штырь с нанесенными делениями). Достаточность толщины теплоизоляции определяется измерением теплового потока с помощью тепломера и температуры поверхности ограждения с помощью контактного или дистанционного термометра. В случае совмещенных крыш для установления фактического состава кровли и состояния тепло- и гидроизоляционных слоев производят ее вскрытие, в результате чего устанавливают толщину, состояние теплоизоляции, прочность приклейки пароизоляционного и гидроизоляционного слоев к основанию, величину нахлестки полотнищ и состояние выравнивающего слоя, информацию заносят в акт исследования кровли. Толщину изоляции по слоям измеряют по местам среза. Состояние утеплителя устанавливают путем вырубки проб (по одной на 100-500 м2) с последующим их визуальным осмотром (проверяют усадку, наличие гниения, пористость и др.) и испытаниями (определяют объемную массу, влажность, прочность). Влажность утеплителя должна быть не более значений, приведенных в Приложении 3.
с учетом табл. 14. СНиП П-3-79., степень усадки - не более 10%, прочность на сжатие, в случае отсутствия выравнивающей стяжки, - не менее 0,06 МПа при 10% деформации. При более высоких значениях влажности и усадки утеплителя необходимо установить его теплоизоляционные свойства (коэффициент теплопроводности) и в зависимости от полученных результатов принимать решение об его замене или укладке дополнительного слоя. Влажность отобранных образцов утеплителя определяют методом высушивания взятых образцов до постоянной массы. Отобранные пробы взвешивают, а затем высушивают в сушильном шкафу при температуре 105°С (легкие бетоны, шлак) и 60°С (минераловатные изделия, пенопласты, пеногипс). По уменьшению массы проб определяют влажность материалов в%.
Образец Акта Осмотра
Состояние пароизоляционного слоя определяют также путем вырубки, осмотра и испытаний образцов (как правило, в тех же местах, где отбираются пробы утеплителя). Качество и целостность пароизоляции определяют визуально, а физико-механические свойства – путем лабораторных испытаний по ГОСТ 2678-94.
